有名な格言「すべては比較によって知覚される」は、VR5やVR20のような合金の特性を明確に示しています。

VR5およびVR20の耐熱性

合金の優れた点は、タングステンとレニウムによって決定されます。タングステンは最も融点が高く、重く、硬い金属の一つであり、3410℃で溶け、太陽の表面と同じ6690℃で沸騰します。タングステン合金は硬度と耐熱性で他の金属に勝ります。レニウムもまた、融点が3170℃で沸点が5870℃と優れた耐熱性を持ち、他の金属を大きく凌駕し、高い強度と耐腐食性を示します。

合金元素の特性

タングステンに5%のレニウムを加えることで、合金の塑性が改善され、再結晶化温度が上昇します。これは特にサーモカップルの正極として使用される際に重要です。サーモカップルの電位差を最大化するために負極として35%までレニウムを含めることが求められますが、それ以上は望ましくありません。1100℃を超えると合金が均一ではなくなり、熱電動力が著しく歪む可能性があります。国内の冶金では、レニウムの添加は20%を超えず、タングステン-レニウムサーモカップルは2500℃まで使用可能です。

耐久性

タングステン-レニウム合金はヘリウム、アルゴン、乾燥窒素、そして水素に対する耐性を示します。アルカリ金属の添加により、合金の安定性は2000℃まで2-3倍向上します。VR5/20センサーは真空条件下で動作可能であり、より大きな直径の電極を使用することで1800℃以上での真空中での性能が向上します。VR5/20は差動サーモカップルとして使用されることが多く、通常、互いに対立する2つの等価なサーモカップルで構成されます。これらのサーモカップルは、2つの異なる接点間の温度差を測定することができます。

熱電動力

温度が1600℃に低下すると、熱電動力の名目値は24.59 mVに低下します。1500℃ではこの値は23.31 mV以下であり、1400℃では名目レベルは21.97 mVとなります。

VR5とVR20の欠点

これらの合金の欠点には、熱電動力の再現性の悪さがあります。このため、サーモカップルはA-1、A-2、A-3のカテゴリーに分けてグループ化される必要があります。A-1カテゴリーは2200℃までの最高使用温度を許し、A-2およびA-3は1800℃に制限されます。異なるバッチのワイヤーの使用は厳禁です、それぞれのバッチのワイヤーが「固有の」熱電動力指数を持つためです。タングステンとレニウムは希少金属であるため、そのコストは非常に高価です。VR5/20の価格は他の材料のサーモカップルよりもはるかに高いが、それでも類似した産業条件での温度測定と管理のための光学ピロメータのコストよりは低いです。

真空中で窒素とタングステン-レニウム合金が相互作用する場合、清潔さを保ち、有機物や埃の除去に特に注意を払う必要があります。

用途

VR5およびVR20は、測定および変換デバイス、接触サーモカップル用センサー（TVR）の製造に使用され、冶金において液体金属で最も高い温度まで測定可能です。2500℃まで。測定誤差は非常に小さく（±0.01℃）、TVRをこのような過酷な環境での最も正確な測定機器の一つとします。

グラデーションテーブル - VAR-5 (VR-5)/VR-20のサーモカップルは、0℃の自由端温度での名目静特性変換を備えています。

主な技術データ

一般的なデータ

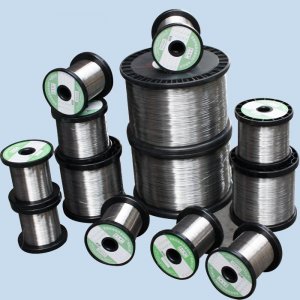

VR (A)-1転換の名目静的特性を備えた焼なまし校正済みタングステン-レニウム線は、サーモカップルVAR-5 (VR-5)/VR-20の製造に関する技術条件YaeO.021.142 TUに準拠しています。

使用に関する推奨事項

異なるシリーズからのサーモカップルワイヤーを使用することは許されません。同じ名目静的特性を持つ場合でも。

最適な価格で購入

Evek GmbHの倉庫には幅広い品揃えのサーモカップルが揃っています。私たちの拠点は色々な場所にあります。購入はオフィスから出ることなく、会社のウェブサイトを通じて可能です。購入には注文を行い、「購入」ボタンをクリックするだけです。必要に応じて、現在のいかなる質問においても、私たちのマネージャーがご相談に応じます。彼らは製品、価格帯、販売条件に関するすべての必要な情報を提供します。注文の実行時間は最小限です。大量購入の場合は割引が提供されます。
